“残差扩散”拯救短临降水预测？DiffCast论文阅读

ℹ️ 写在前面

本文尚未完成，但近期不会补充完整。

这里记录一下还需要写的部分：

论文方法部分尚未完成
实验结果与分析
复现（如果可以的话，项目组里有学长指出研究附带的Github仓库中，代码并不完整，复现可能有困难）

在刚接触气象领域研究时，学长推荐我阅读《DiffCast: A Unified Framework via Residual Diffusion for Precipitation Nowcasting》这篇论文，说可以参考学习扩散模型如何应用在气象领域，解决短临降水问题。

学长自己的研究中，曾经将 DiffCast 作为Baseline之一（据他自己说，效果不够好hh）。我们现在手上的工作也是扩散模型相关，因此阅读这篇论文还是很有必要的。

论文方法

Diffcast 旨在将降水系统分解为全局运动趋势（global motion trend）和局部随机残差（local stochastic residual）（ $y$ 表示未来降水），

$$ y=\underbrace{\mu}_{\text{全局运动趋势}}+\underbrace{r}_{\text{局部随机残差}} $$

并分别用确定性组件（deterministic component）与随机扩散组件（stochastic diffusion component）进行建模。

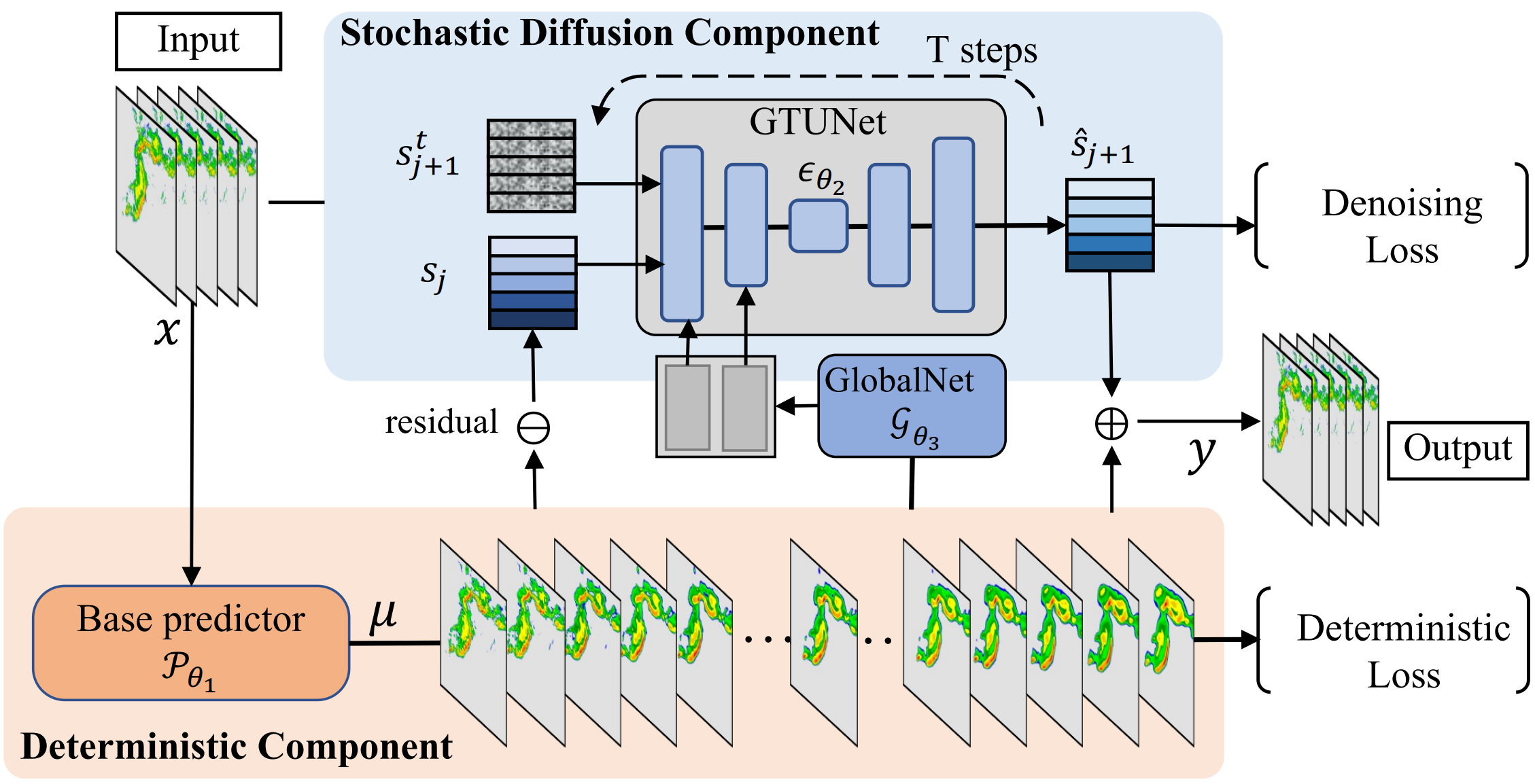

确定性组件（下方橙色）：

输入历史帧 $x$，通过 Base predictor $\mathcal{P}_{\theta_1}$ 生成全局运动趋势 $\mu$

粗预报，捕捉云系整体移动但模糊

随机扩散组件（上方蓝色）：

计算残差 $r=y-\mu$ （真实值与趋势的偏差），通过 GTUNet（包含 GlobalNet 提取全局运动先验）对残差进行扩散建模，生成局部随机细节 $\hat{s}$

输出：最终预测 $\hat{y}=\mu+\hat{s}$（趋势 + 残差修正）

文章提到，两个组件以端到端方式同步训练，自然地相互协作。

端到端（End-to-End），多个组件同时、联合训练，而不是分阶段各自独立训练。

确定性预测骨干

这是一个通用模块，确定性组件允许采用任何确定性预测模型作为基础预测器 $\mathcal{P}_{\theta_1}(\cdot)$ ，无需额外配置

我们把基础预测器的输出记为 $\mu=[\mu_i]^{L_{out}}_{i=1} \in \mathbb{R}^{L_{out}\times H \times W \times C}$

通过给定输入帧 $x$ ，利用任意像素级损失来建模学习 $p_{\theta_1}(\mu|x)$ ，比如 MSE：

$$ \mathcal{L}_\mathcal{P}=\mathbb{E}[\lVert \mu-y \rVert^2] $$

或其他原生设计的损失函数，可以跟着预测模型本身调整。$\theta_1$ 表示该部分的参数。我们称这部分损失为确定性损失（deterministic loss）。

对然这种方式得到的预测 $\mu$ 存在模糊（blurry）和高值回波衰减（high-value echoes fading away）问题，但能够捕捉全局运动趋势，有助于后续解耦局部随机残差。$\mu$ 本身也会为扩散组件提供必要信息。

这里提到的模糊与高值回波衰减问题，是深度学习确定性预测的固有缺陷。

模糊——边缘变糊了

历史帧的强对流中心边界锐利清晰，而预测出来的降水区域像被高斯模糊过。

这是因为 MSE 存在 “平均效应”，模型会倾向于预测周围像素的平均值，这会导致位置偏移一点，而不至于惩罚太大。

最终导致锐利的雨带边缘被“涂抹”成渐变，失去细节纹理。

高值回波衰减——暴雨变小雨

真实观测到暴雨，而预测未来变为中雨甚至消失。

实际上云团只是移动，强度并未快速衰减，但模型预测其消失。

导致这种情况有多种原因：

数据不平衡：数据集暴雨占比少，模型没学会维持强对流

MSE 的保守偏见：预测小雨虽然不准确，但模型受到惩罚的风险小，导致模型低估极端值

时间漂移累积：多步预测时，每一步的小衰减会累积，导致长时效预测强降水消失

而这些缺陷正是随机扩散组件要修正的。

随机残差预测

关于局部随机性，我们计算真实值 $y$ 与 $\mu$ 的残差$r$ 来表征，也就是：

$$ r=y-\mu $$

但未来降水的真实值 $y$ 未知，因此 $r$ 无法直接预测。

DiffCast 训练扩散模型来预测残差的演化 。由于 $r$ 表示从 $1$ 到 $L_{out}$ 的序列，我们以自回归方式对其演化进行建模，扩散模型需要建立分布：

$$ p_{\theta_2}(r_i \mid \hat{r}_{i-1}) $$

其中 $\hat{r}_{i-1}$ 表示第 $i-1$ 帧的预测残差，$\theta_2$ 为扩散模型参数。

自回归方式（autoregressive manner）用前一刻的预测结果，作为下一刻预测的输入。

这里表示我们预测第 $i$ 帧残差时，模型不仅会看历史观测，还会看预测的第 $i-1$ 帧残差。

假设我们使用 $T$ 步去噪扩散建模该分布。前面我们提到过扩散模型的反向去噪过程：

$$ p_\theta(y^{t-1} \mid y^t)=\mathcal{N}(y^{t-1};\mu_\theta(y^t,t),\sigma^2_tI) $$

应用到残差预测的场景，有公式：

$$ p_{\theta_2}(r^{0:T}_i \mid \hat{r}_{i-1})=p(r^T)\prod_{t=1}^{T}p_{\theta_2}(r^{t-1}_i \mid r^t_i,\hat{r}_{i-1}) $$

其中 $r^T \sim \mathcal{N}(0,I)$ ，$t$ 为去噪步；$r^t_i$ 表示第 $i$ 帧残差的第 $t$ 个去噪状态。

这里容易混淆时间帧 $i$ 与去噪步 $t$

时间帧：上述公式中 $r$ 的下标，描述的是降水的时间点，一帧对应一个时刻。

范围是 $[-L_{in}, \dots, 0,1,2,\dots,L_{out}]$ ，其中 $[1,\dots,L_{out}]$ 是需要预测的未来时间帧。

预测第 i 帧降水时，会参考 i-1 帧，也就是之前时间点的降水。
去噪步：$r$ 的上标，描述的是扩散模型的反向过程中的去噪状态。

范围是 $[1,2,\dots,T]$。反向过程学习去噪，去噪步从大到小，图像越来越清晰，最后生成目标图像。

反向去噪过程中，从公式上看，我们需要训练神经网络学习预测 $\mu_\theta$ 。经过数学推导，我们可以得到均值预测公式：

$$ \mu_\theta(y^t,t)=\frac{1}{\sqrt{\alpha_t}}(y^t-\frac{\beta_t}{\sqrt{1-\overline{\alpha}_t}} \epsilon_\theta(y^t,t) $$

根据这个公式，我们可以把优化目标从均值预测转变为噪声估计。也就是说，去噪过程中，从状态 $r^t_i$ 恢复状态 $r^{t-1}_i$ 等价于估计第 $t$ 步加入的噪声 $\epsilon$ 。

我们假设扩散过程中每一步的去噪函数为：$\epsilon_{\theta_2}(r^t_i,\hat{r}_{i-1},t)$ ，输入包括先前扩散状态 $r^t_i$ 和最近预测残差 $\hat{r}_{i-1}$ 为输入。

最后得到的目标函数为：

$$ \mathcal{L}_\epsilon=\mathbb{E}_{(r_{i},r_{i-1}) \sim r, t, \epsilon \sim \mathcal{N}(0,I)} \lVert \epsilon - \epsilon_{\theta_2}(r^t_i,\hat{r}_{i-1},t) \rVert^2 $$

其中第 $t$ 个去噪状态可以计算为：

$$ r^t_i=\sqrt{\overline{\alpha}_t}({\underbrace{y-\mathcal{P}_{\theta_1}(x))_i}_{\text{残差}}}+\sqrt{1-\overline{\alpha}_t}\epsilon $$

我们称这个目标函数为去噪损失（denoising loss）

就像前面说的，作者用端到端方式训练框架，采用如下联合损失函数：

$$ \mathcal{L}=\alpha\sum_{r_i \in r}\mathcal{L}_\epsilon(r_i)+(1-\alpha)\mathcal{L}_\mathcal{P} $$

其中 $\alpha \in [0,1]$ 为平衡两个损失的权重因子。

训练完成后，我们可以通过先前残差 $\hat{r}_{i-1}$ ，从高斯噪声开始迭代去噪来预测 $r_i$，公式如下：

$$ y^{t-1}=\frac{1}{\sqrt{\alpha_t}}(y^t-\frac{\beta_t}{\sqrt{1-\overline{\alpha}_t}}\epsilon_\theta(y^t,t))+\sigma_t\epsilon $$

重复此过程 $L_{out}$ 次，得到估计的残差序列 $\hat{r}=[\hat{r}_i]^{L_{out}}_{i=1}$ 。

注意，文章中设置 $\hat{r}_0=0$ 。这里可能会令人困惑，我们来解释一下。

我们预测未来的残差，以未来第1帧为例，记为 $\hat{r}_1$ 。根据前文所说，我们希望模型建立分布：$p_{\theta_2}(r_i \mid \hat{r}_{i-1})$ ，即 $p_{\theta_2}(r_1 \mid \hat{r}_0)$ 。

也就是说，我们预测第1帧时，依赖于第0帧的预测结果。但未来第0帧这种概念是不存在的，所以我们人为设置 $\hat{r}_0=0$ 。

由此，未来第1帧的预测完全基于

历史观测 $x$ （通过 GlobalNet 编码，见后）

确定性趋势 $\mu_1$（来自 $\mathcal{P_{\theta_1}}$）

从纯噪声开始的扩散去噪过程

最后，我们得到最终预测结果

$$ \hat{y}=\hat{r}+\mu $$

全局时序UNet (GTUNet)

在随机残差预测中，作者设计了一系列详细扩散组件，其中包括：全局时序UNet（Global Temporal UNet）。

这里简单讲讲 UNet，后面有机会单开一个博客。

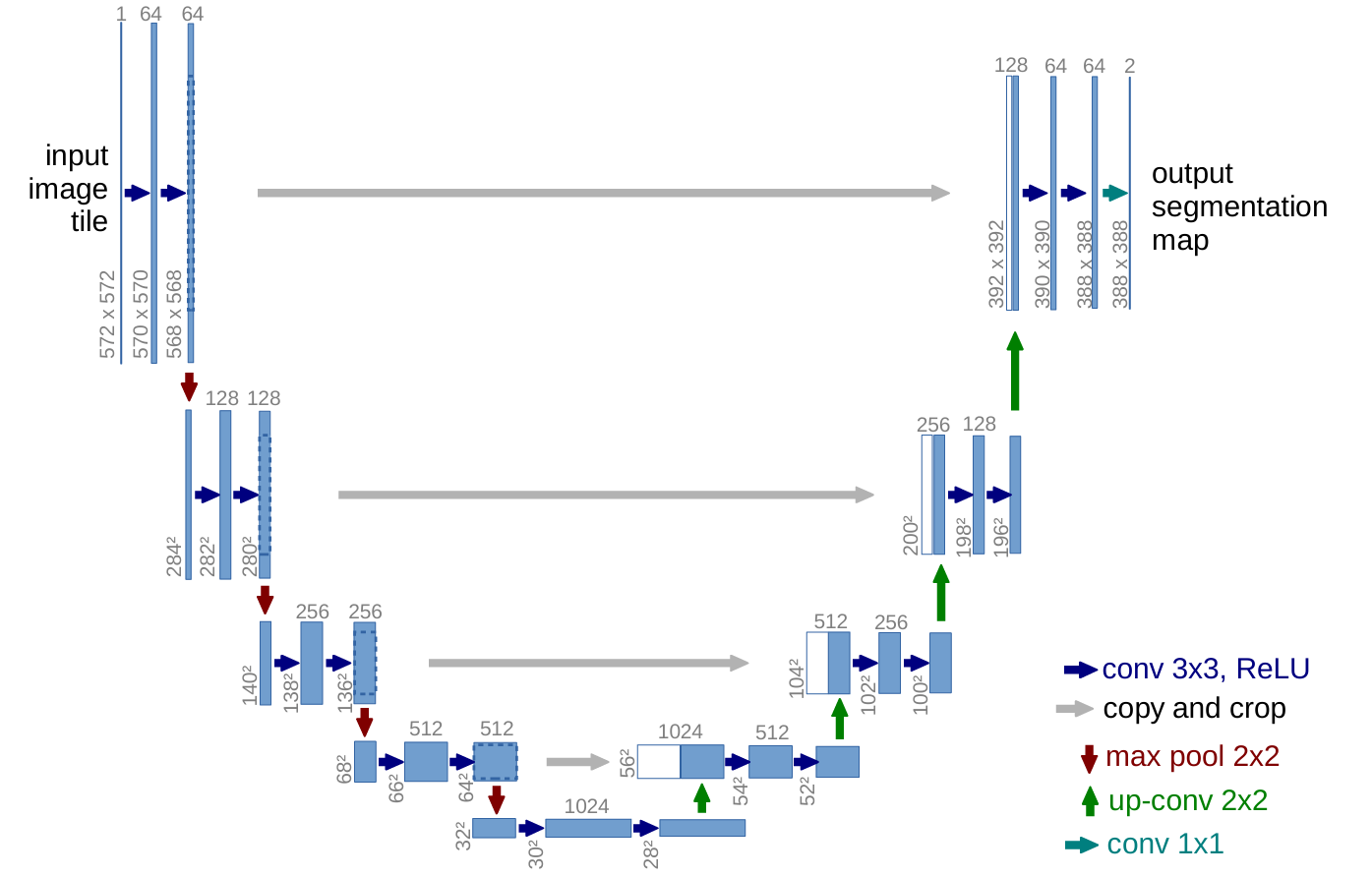

UNet 是一种编码器-解码器架构的卷积神经网络，最初用于生物医学图像分割。其核心结构由收缩路径与扩张路径组成对称的 U 形拓扑。

该架构的关键在于保留了高分辨率的细粒度特征，使得网络能够同时捕捉全局上下文与局部边界细节，在像素级预测任务中实现了高精度定位。

值得一提的是，扩散模型领域的开创性工作（Denoising Diffusion Probabilistic Models）就采用了UNet作为噪声估计网络的骨干架构。

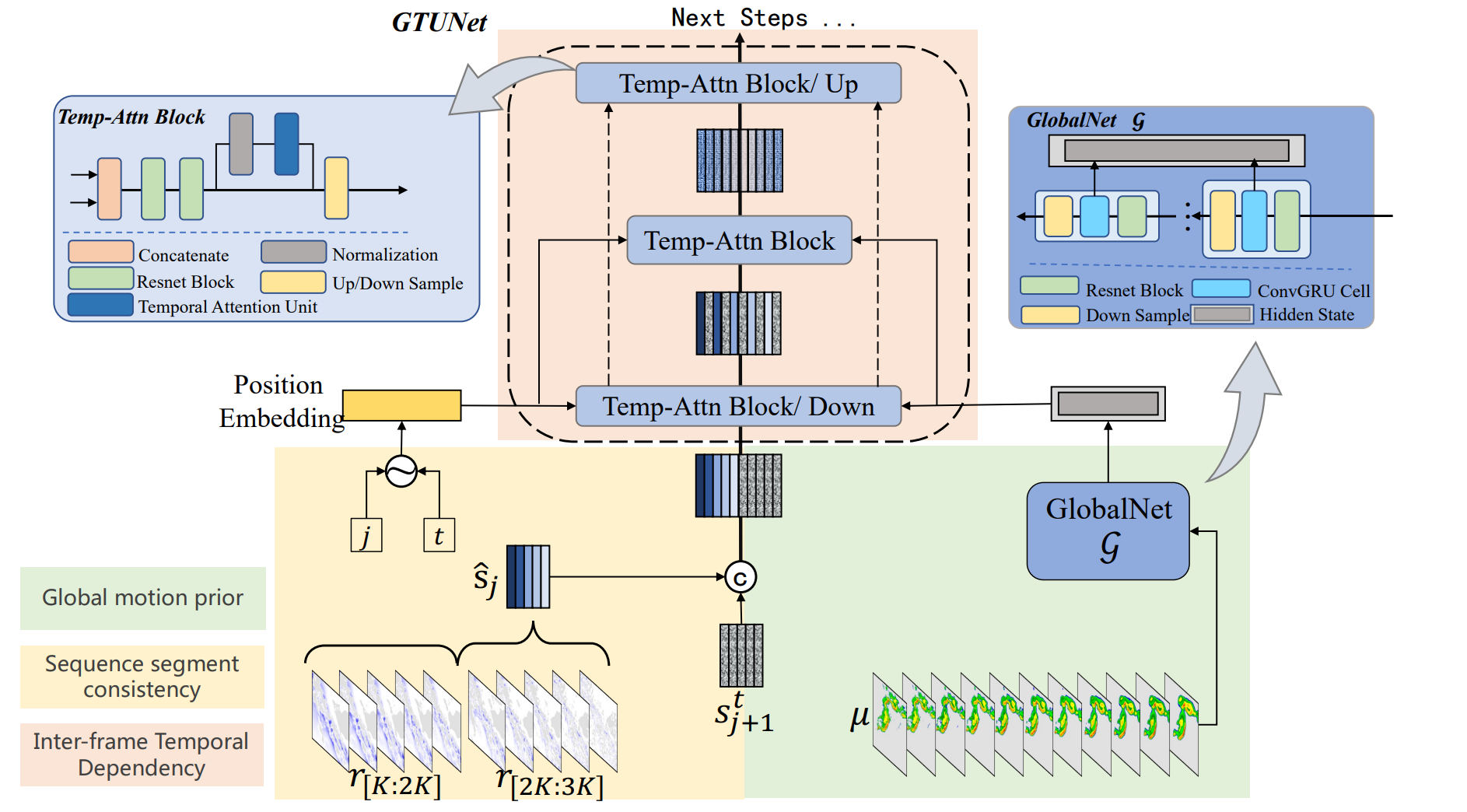

GTUNet 从多个尺度进行残差演化预测：全局运动先验（global motion prior）、序列分段一致性（sequence segment consistency）和帧间时序依赖性（inter-frame temporal dependency）

全局运动先验

如图中绿色部分所示，作者设计了一个类 ConvRNN 的结构 GlobalNet $\mathcal{G}_{\theta_3}$ ，从确定性基线预测 $\mu$ 中提取全局运动趋势信息，定义为 $h$ ：

$$ h=\mathcal{G}_{\theta_3}(\mu)=\mathcal{G}_{\theta_3}(\mathcal{P}_{\theta_1}(x)) $$

其中 $\theta_3$ 代表 GlobalNet 的参数。

这里解释一下什么是 ConvRNN：

ConvRNN（Convolutional Recurrent Neural Network，卷积循环神经网络）是一种将卷积神经网络（CNN）的空间表征能力与循环神经网络（RNN）的时序建模能力耦合的混合架构，专门用于处理具有时空连续性的高维序列数据（如视频帧、气象雷达回波序列）。

标准 RNN 处理图像序列时，通常将每帧展平为向量，导致空间拓扑信息丢失。ConvRNN 将状态转移矩阵替换为卷积核，解决了这个问题。

与全连接 RNN 不同的是，ConvRNN 继承了 CNN 的空间平移等变性（Spatial Translation Equivariance）：输入序列中的空间模式在帧间移动时，其对应的隐藏状态特征图也会相应平移，而不会被固定到特定位置的全连接权重“锁定”。这一点在气象预测中很重要，避免了模型预设对降水系统的空间先验。

ConvRNN通过在不同时间步与空间位置共享卷积核参数，参数量得到降低，参数效率提高；同时通过堆叠多层或膨胀卷积（Dilated Convolution），可以扩大时序感受野，捕捉长程运动轨迹。

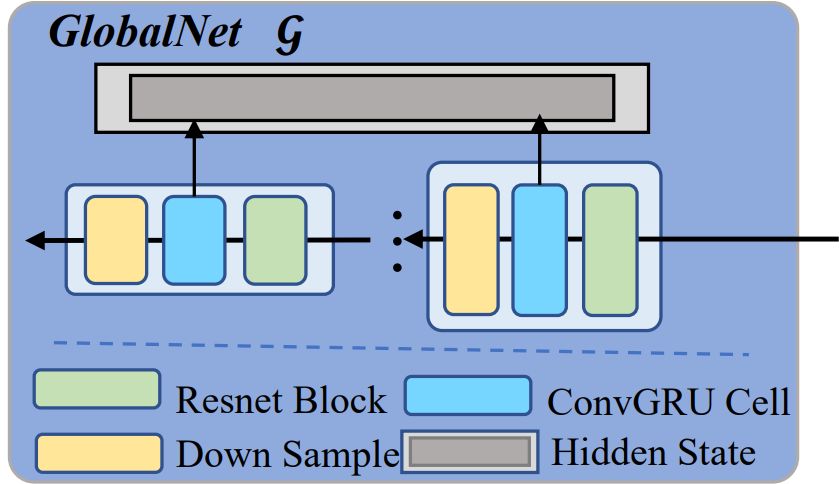

GlobalNet 的具体结构如下所示：

它是一个具有多个时序模块的多层架构，每个时序模块由一个下采样算子、一个 ConvGRU 算子、一个 ResNet 算子组成。

我们来看看 GlobalNet 的细节

输入：来自 Base Predictor 的预测结果。这是预测得到的未来帧序列，但存在模糊、细节丢失等问题。
目标：GlobalNet 并不修改 $\mu$ 的结果，而是提取其中的运动规律，得到一个高维隐藏状态 $h$ ，后续会提供给扩散模型。

数据输入 GlobalNet 后会经过多个时序模块（Temporal Block），每个 Block 中首先下采样，空间分辨率逐层降低，实现”在底层保留精细的空间细节，在高层捕捉大尺度的整体运动趋势“。

这里图上似乎容易让人误解，但根据实际训练流程，我们认为在一个时序模块中下采样（黄色）是最先进行的。

这里解释一下这些算子：

Down Sample（下采样）

这一步可以理解为是在降低数据的分辨率，或者更加直观，把图像变小。

每经过一个时序模块，进行一次下采样，降水图的尺寸缩小一次（例如 128×128 → 64×64 → 32×32）。

这样可以提取不同尺度下的运动规律，最后会组合成为最后的 $h$ 。

ConvGRU Cell（卷积门控循环单元）

CNN只能独立分析每一张图片，无法捕捉多张图像之间的时序关系；
GRU 是典型的 RNN，能够”记忆“序列数据的特点，但普通 GRU 通常处理一维序列，需要输入一个向量。

在这里，ConvGRU 可以结合上述两种模型的优点，它能够理解降水图像数据（卷积），学习降水系统是如何从过去移动到未来的（GRU）。

我们来看看 GRU（Gated Recurrent Unit）是如何工作的：

RNN，也就是循环神经网络，它可以说是为了处理序列数据 $\mathcal{X}=(x_1,x_2,\dots,x_T)$ 而生。标准 RNN 会通过一个递推公式计算隐状态序列 $\mathcal{H}=(h_1,h_2,\dots,h_T)$ ：

$$ h_t=\phi({W_{xh}x_t+W_{hh}h_{t-1}+b}), \;\;\; t=1,\dots,T $$

前面我们所说的，需要”从确定性组件的预测数据中提取的“全局运动趋势，就是这里的隐状态（Hidden State）。

从递推公式上可以看到，某个时刻 $t$ 的隐状态 $h_t$ 依赖于当前数据 $x_t$ 以及前一个时刻的隐状态 $h_{t-1}$。可以这样理解，$h_t$ 编码了历史输入 $x_{1:t}$ 的历史表征。

我们说 $h_t$ 包含了 $x_1,x_2,\dots,x_t$ 的信息，这一点可能有些不好理解。其实可以从递推公式中得到。我们简化递推函数并把 $h$ 都用递推函数写出来：

$h_t=\mathcal{F}_\theta(h_{t-1},x_t)=\mathcal{F}_\theta({\mathcal{F}_\theta(h_{t-2},x_{t-1})},x_t)=\cdots$

最后会发现，$h_t$ 仅依赖于 $x_{1:t}$ （当前与过去，与未来 $x_{t+1:T}$ 无关），而且不需要显式访问 $x_{1:t-1}$ ，因为 $h_{t-1}$ 中包含了这些信息。

也就是说，$h_t$ 是 $x_{1:t}$ 的有损压缩。它忽略了对未来预测无关的细节，保留最关键的动力学特征，也就是我们需要的全局运动趋势。

”时刻 $t$ “ 应该理解为序列中数据的次序，而不是狭义的时间点。

与传统RNN相比，GRU引入了门控机制：重置门 $\mathbf{r}_t$ （如果历史数据已经过时，把它遗忘），更新门 $\mathbf{z}_t$（新的数据有哪些值得记录，记录下来）。可以理解为，GRU对历史数据进行选择性记忆，保留大尺度平流趋势的同时，也要及时遗忘已消散的局部对流。

这里对门控的详细数学定义不详细展开，未来有机会单开文章。

Resnet Block（残差块）

这部分是一个时序模块的最后一步。一方面，它的输出会汇入全局隐藏状态 $h$ ；另一方面，还会传入下一个时序模块，继续提取更粗尺度特征。

残差块对 ConvGRU 编码的内容进行非线性变换与筛选，提取当前尺度的运动特征，并通过残差连接保护已经编码的时序信息不被过度扭曲。

标准卷积网络会有梯度消失的问题。残差连接（Residual Connection）可以解决这个问题，它的输出可以记作：

$\mathbf{y}=\mathcal{F}(\mathbf{x})+\mathbf{x}$

通过 $+\mathbf{x}$ 保证深层网络能够被有效训练，也避免已经编码的时序特征被过度平滑或扭曲。

将提取的隐状态 $h$（Hidden State）作为额外条件注入扩散模型，残差预测重新表示为：

$$ r=[p_{\theta_2}(r_i \mid \hat{r}_{i-1},h)]^{L_{out}}_{i=1} $$

相应的，去噪函数变为：

$$ \epsilon_{\theta_2}(r^t_i,\hat{r}_{i-1},\mathcal{G}_{\theta_3}(\mathcal{P}_{\theta_1}),t) $$

此时，前面提到的模型训练目标函数

$$ \mathcal{L}=\alpha\sum_{r_i \in r}\mathcal{L}_\epsilon(r_i)+(1-\alpha)\mathcal{L}_\mathcal{P} $$

由 $(\theta_1,\theta_2,\theta_3)$ 共同参数化。

序列分段一致性

为了更好地保持残差演化的序列一致性，作者建议将残差序列 $r$ 划分为多个段 $s$ 进行预测。

有研究（MIMO Is All You Need : A Strong Multi-In-Multi-Out Baseline for Video Prediction）表明，在循环时空预测中，多输入多输出（MIMO）优于单输入单输出(SISO)。

具体示意图见前图黄色部分。我们构建分段并将第 $j$ 段（从0开始）记为：

$$ s_{j-1}=r_{[(j-1)K:jK]} $$

其中 $K$ 表示每段的长度，$j=0,1,\dots,[L_{out}/K]$ 。

由此，得到 $s_j \in \mathbb{R}^{K \times H \times W \times C}$ ，扩散模型转变为对段级时序分布建模：

$$ s=[p_{\theta_2}(s_j \mid \hat{s}_{j-1},h)]^{\frac{L_{out}}{K}}_{j=1} $$

这里的划分是人为进行的，那么预测后我们也需要人为地拼接起来。我们通过在 $t$ 步去噪状态 $s^t_j$ 与前一段 $s_{j-1}$ 之间进行通道拼接（channel concatenation）来融入段条件。

这里详细讲讲什么是通道拼接：

给定两个张量 $\mathbf{A},\mathbf{B} \in \mathbb{R}^{K \times H \times W \times C}$ （分别对应上面说的 $s_{j-1}$ 和 $s^t_j$ ），通道拼接也就是沿着最后一个维度连接：

$$ \text{Concat}(\mathbf{A},\mathbf{B}) \in \mathbb{R}^{K \times H \times W \times 2C} $$

可以这样理解，我们把两张特征图拼成更厚的“千层饼”，网络可以同时看到“上一段预测了什么”和“当前段带噪状态是什么”。通过显式拼接条件，强制模型维护段与段之间的时序连贯性。

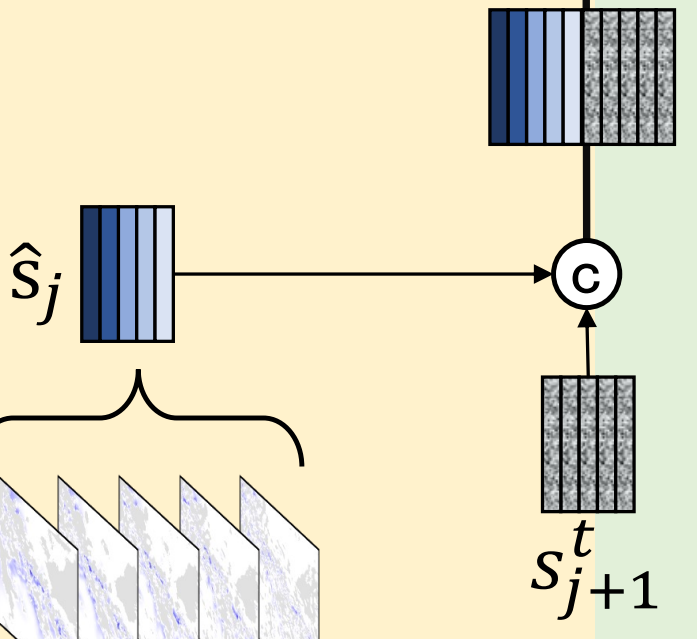

也就是示意图中这部分（段序号的标注有区别，但无大碍）：

此外，随着预测提前期的增加，由于不确定性增加，残差也会不可避免地变大。因此，我们需要显式指示段的位置。在设计模型时，除了对去噪步数添加位置嵌入外，还对段索引 $j$ 添加了额外的位置嵌入。

至此，残差演化扩散模型的目标函数变为：

$$ \mathcal{L}_\epsilon=\mathbb{E} \lVert \epsilon - \epsilon_{\theta_2}(s^t_j,\hat{s}_{j-1}, \mathcal{G}_{\theta_3}(\mathcal{P}_{\theta_1}(x)),t,j) \rVert^2 $$

值得一提的，和前面提到的 $\hat{r}_0=0$ 类似，在预测第一段残差 $s_1$ 时，使用 $s_0=0$

帧间时序依赖性

为了更好地建模段内的帧间依赖性，DiffCast 的GTUNet包含了时序注意力块（Temp-Attn Block）。实际上，它是 DDPM 中 UNet 的一种时序演化变体。

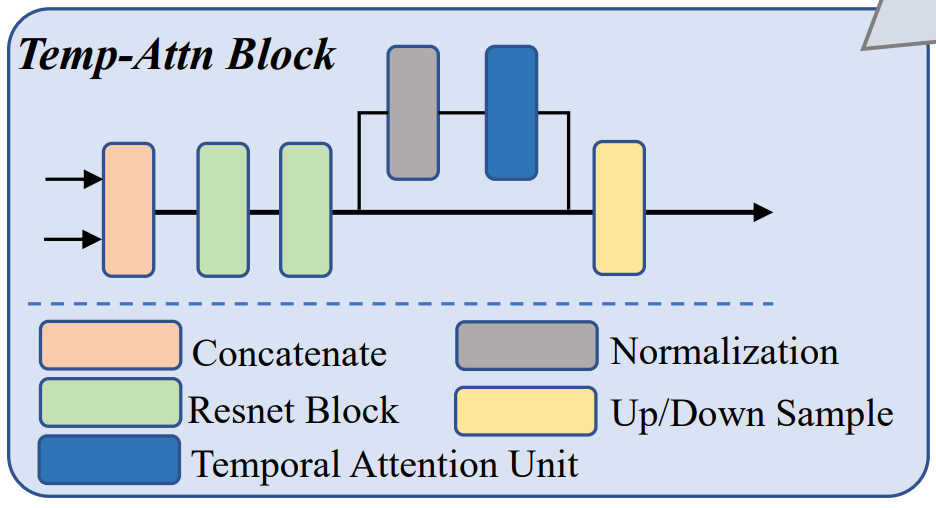

时序注意力块由拼接算子、ResNet算子、归一化算子和时序注意力算子构成。

随后，时序注意力块连接上采样/下采样算子（示意图浅橙色部分），使得段内的预测残差具有时序依赖性。

来看看时序注意力块的详细部分：（待补充）

Concatenate
Resnet Block
Normalization
Temporal Attention Unit
Up/Down Sample
